7 pólusú utánfutó aljzat teszter – 07171

7 pólusú utánfutó aljzat teszter – 07171

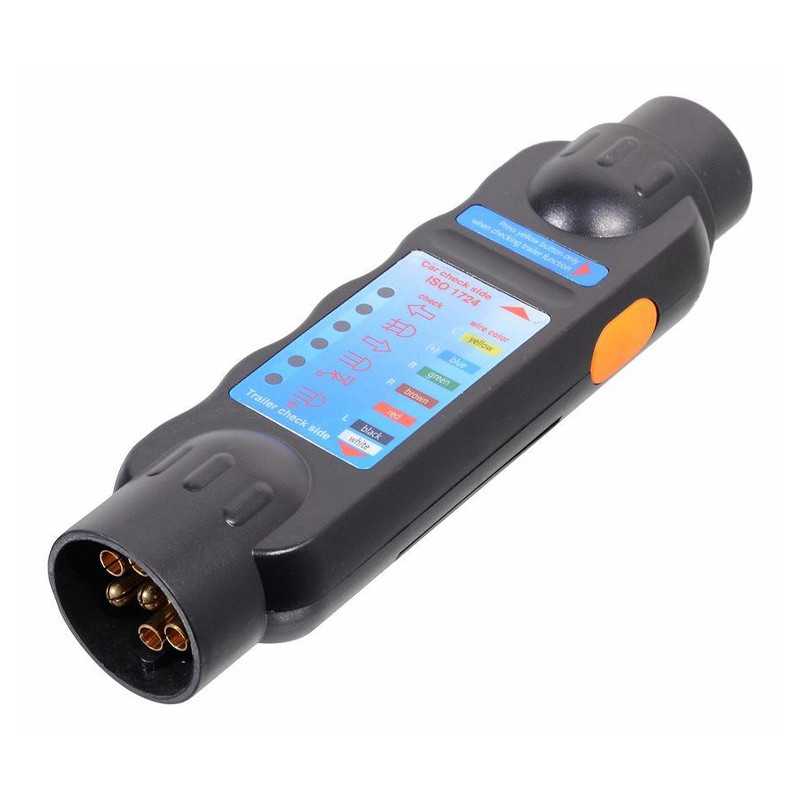

LED-es teszter az autó vonóberendezésének aljzatához és az utánfutó csatlakozójához tartozó világítási funkciók ellenőrzésére. Minden 7 pólusú aljzathoz és dugóhoz használható, adapterrel (nem tartozék) 13 pólusú csatlakozók 7 pólusú funkcióinak mérésére is alkalmas. A LED-ek hibás kapcsolat esetén nem világítanak.

Használati útmutató:
Helyezzen be egy 9V-os elemet a teszterbe (nem tartozék), ügyelve a helyes polaritásra. Csatlakoztassa a tesztert az utánfutó aljzatához vagy dugójához, és olvassa le a mért adatokat.

Utánfutó csatlakozójának mérése:

A méréshez az utánfutó minden lámpájában működő izzónak kell lennie.

Helyezze a dugót a teszterbe, majd nyomja meg az eszköz oldalán található sárga gombot.

Ha minden rendben van, az összes LED világítani fog – mindegyik egy-egy elektromos kör funkcióját jelzi.

Ha valamelyik LED nem világít, a hiba oka lehet szakadt vezeték, hibás csatlakozás vagy kiégett izzó.

Ha egyik LED sem világít, valószínűleg a -12V (földelés) vezeték hibás, vagy az elem lemerült.

Vonóhorog aljzat mérése:

Kapcsolja fel az autó világítását és az irányjelzőt.

Csatlakoztassa a tesztert az aljzathoz, majd nyomja meg a sárga gombot.

A LED-ek jelzik, mely világítási funkciók működnek megfelelően.

Ha egyik LED sem világít, akkor valószínűleg a -12V (földelés) vezeték hibás, vagy nincs bekapcsolva világítás.

Fontos:
Ez a teszter nem használható olyan vontatóaljzatokhoz, amelyek saját vezérlőegységgel (CANBUS) rendelkeznek. Soha ne csatlakoztassa egyszerre a tesztert a vontató és az utánfutó aljzathoz – mindig külön mérje az autó és az utánfutó rendszereit.

Súly: 0,27 kg
